我們都知道，堿性鍍鋅工件需要具備良好的裝飾性能，所以需要有良好的光亮度和均勻的鈍化外觀。而有時候客戶現(xiàn)場鍍鋅工件的鍍層發(fā)黑，工件鈍化后膜層也不亮，會覺得這是堿性鍍鋅添加劑使用不當(dāng)，真是這樣嗎？

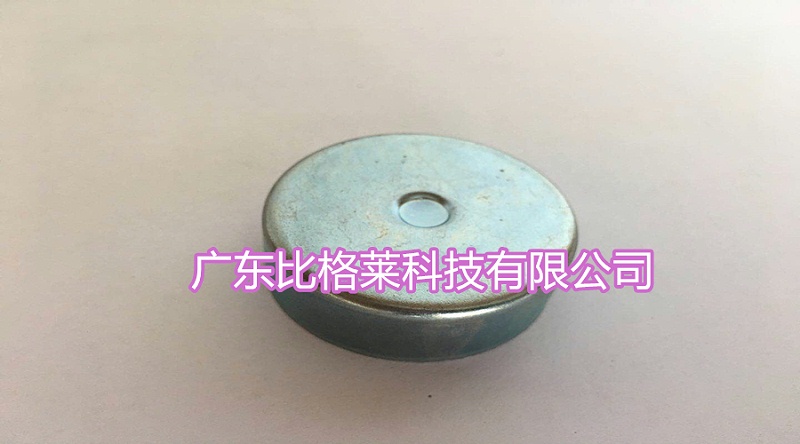

這不，深圳黃先生的鍍鋅廠就出現(xiàn)這樣的情況。鍍液成分正常，操作參數(shù)也正常，生產(chǎn)的工件鍍層發(fā)暗，并且鈍化后的鈍化膜也不亮，產(chǎn)品出不了貨，黃先生急得很啊，于是找比格萊的工程師幫忙協(xié)助解決問題。

首先，鍍層發(fā)暗是否是鍍液中堿性鍍鋅添加劑含量太少了，工程師需要用赫爾槽實驗來確定，結(jié)果鍍液在加入添加劑前后的光亮純度沒有明顯的差別，排除了是光亮劑含量太少的原因。

接著，工程師又取了現(xiàn)場的鍍液進行鋅粉處理，處理后發(fā)現(xiàn)鍍層的光亮度有了明顯的好轉(zhuǎn)，這說明了是黃先生的鍍液中有異金屬雜質(zhì)的影響。于是，工程師對黃師傅的堿鋅鍍液進行了電解和鋅粉處理。一天后黃師傅的生產(chǎn)線就恢復(fù)了正常生產(chǎn)。

其實，堿鋅鍍液沒有其他強的絡(luò)合劑，鍍液對雜質(zhì)是很敏感的，在生產(chǎn)中很多故障也是雜質(zhì)引起的。當(dāng)鍍液中金屬雜質(zhì)濃度超過允許值時，如鉛15mg/L、銅20mg/L、鐵50mg/L時，鍍鋅層就會發(fā)黑、發(fā)暗，工件鈍化后也不會光亮。所以，生產(chǎn)過程中應(yīng)定期用1~3g/L的鋅粉處理鍍液中的金屬雜質(zhì)，減少故障的發(fā)生。

后來，黃師傅感嘆說：“原來工件鍍層發(fā)暗也不一定是堿性鍍鋅添加劑使用不當(dāng)，雜質(zhì)也會影響鍍層的光亮度。有了比格萊工程師這么貼心的服務(wù)，我對鍍鋅工藝有了新的認識，比格萊是值得信賴的?！?

感悟：堿性鍍鋅工藝中的故障有很多，很多時候我們都會比較片面的去看問題，如鍍鋅層光亮度差就會認為堿性鍍鋅添加劑含量不足，其實不一定。發(fā)生故障時應(yīng)冷靜思考，用排除法一一排除，就會找到故障的原因。
